clang-uml/docs/test_cases/t30001.md

t30001 - Basic package diagram test case

Config

compilation_database_dir: ..
output_directory: puml
diagrams:
  t30001_package:
    type: package
    glob:
      - ../../tests/t30001/t30001.cc
    include:
      namespaces:
        - clanguml::t30001
    exclude:
      namespaces:
        - clanguml::t30001::detail
    using_namespace:
      - clanguml::t30001
    plantuml:
      before:
        - "' t30001 test package diagram"
      after:
        - "note right of @A(A::AA::AAA): A AAA note..."

Source code

File t30001.cc

namespace clanguml {
namespace t30001 {
namespace A {
namespace AA {
namespace AAA {
} // namespace AAA
namespace BBB {
} // namespace BBB
} // namespace AA
namespace BB {
} // namespace BB
} // namespace A
namespace B {
namespace AA {
namespace AAA {
} // namespace AAA
namespace BBB {
} // namespace BBB
} // namespace AA
namespace BB {
} // namespace BB
} // namespace B
} // namespace t30001
} // namespace clanguml

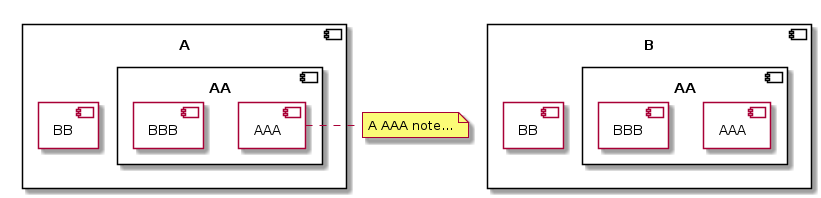

Generated UML diagrams
